פרוייקטים

תחנת כוח - מכון טיפול שפכים ירושלים

מכון טיפול שפכי ירושלים, ממוקם בנחל קדרון ומטפל בשפכי העיר ירושלים.



השפכים עוברים עיכול בתהליך אנארובי המפיק ביוגז שמנוצל ליצור חשמל ומים חמים בקוגנרציה.

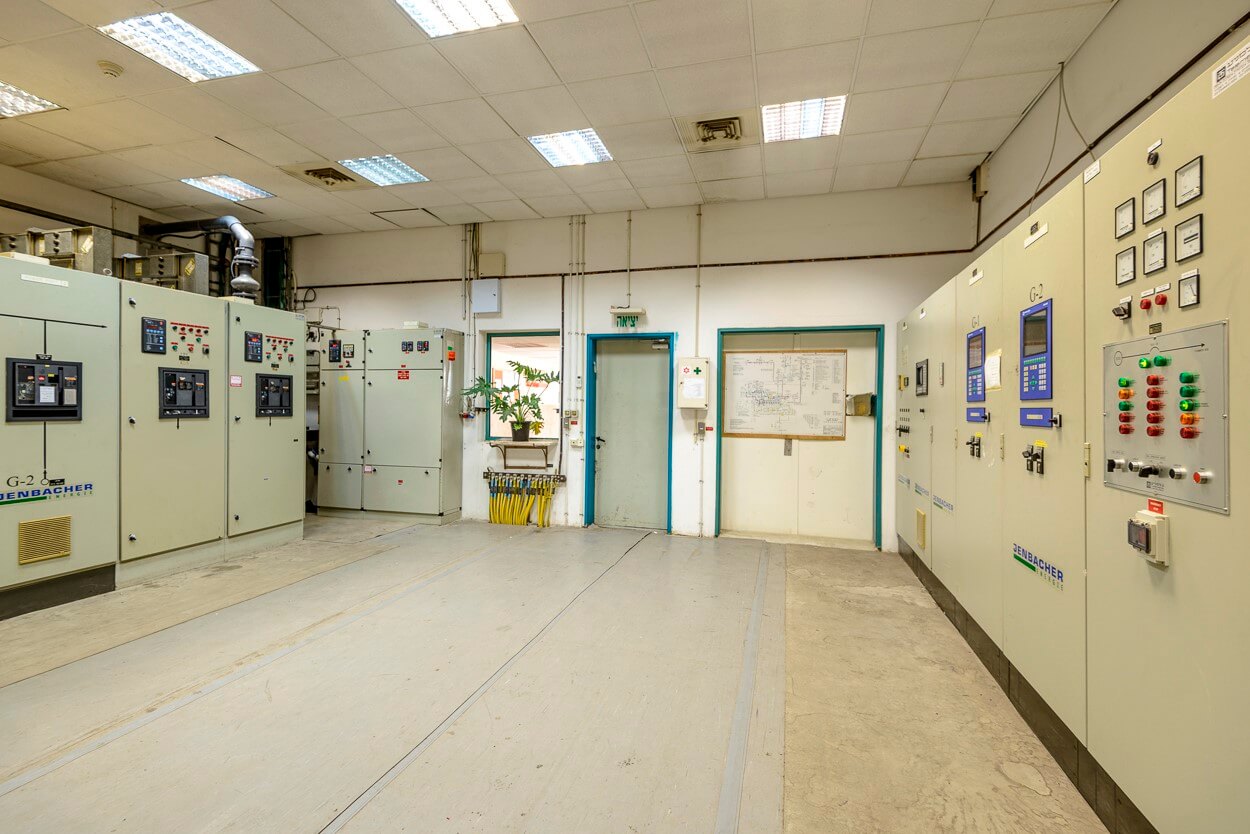

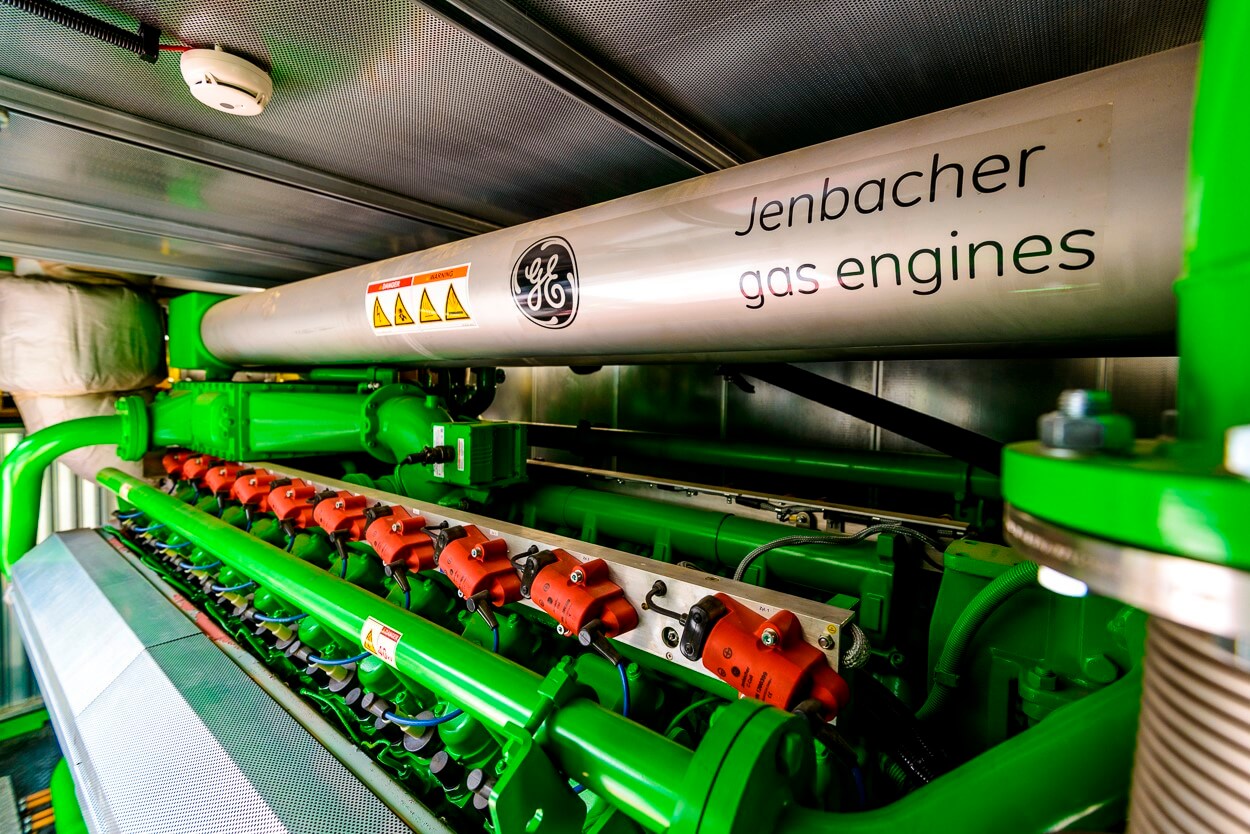

מדי תעש תכננה, סיפקה, והקימה באתר תחנת הכוח המבוססת על שני מנועי גז מתוצרת Jenbacher מסדרה JMS320 המותקנים במבנה יעודי, בהספק חשמלי של 1.067 מגה-ואט כל אחד וכן מערך קוגנרציה לניצול החום השיורי של המנוע להפקת מים חמים לחימום התהליך האנאירובי. כמו כן, סופקו והותקנו מערכות בקרה ו- HMI, מתקני איוורור וסינון למבנה תחנת הכוח ומערך חשמל וסינכרון לרשת.

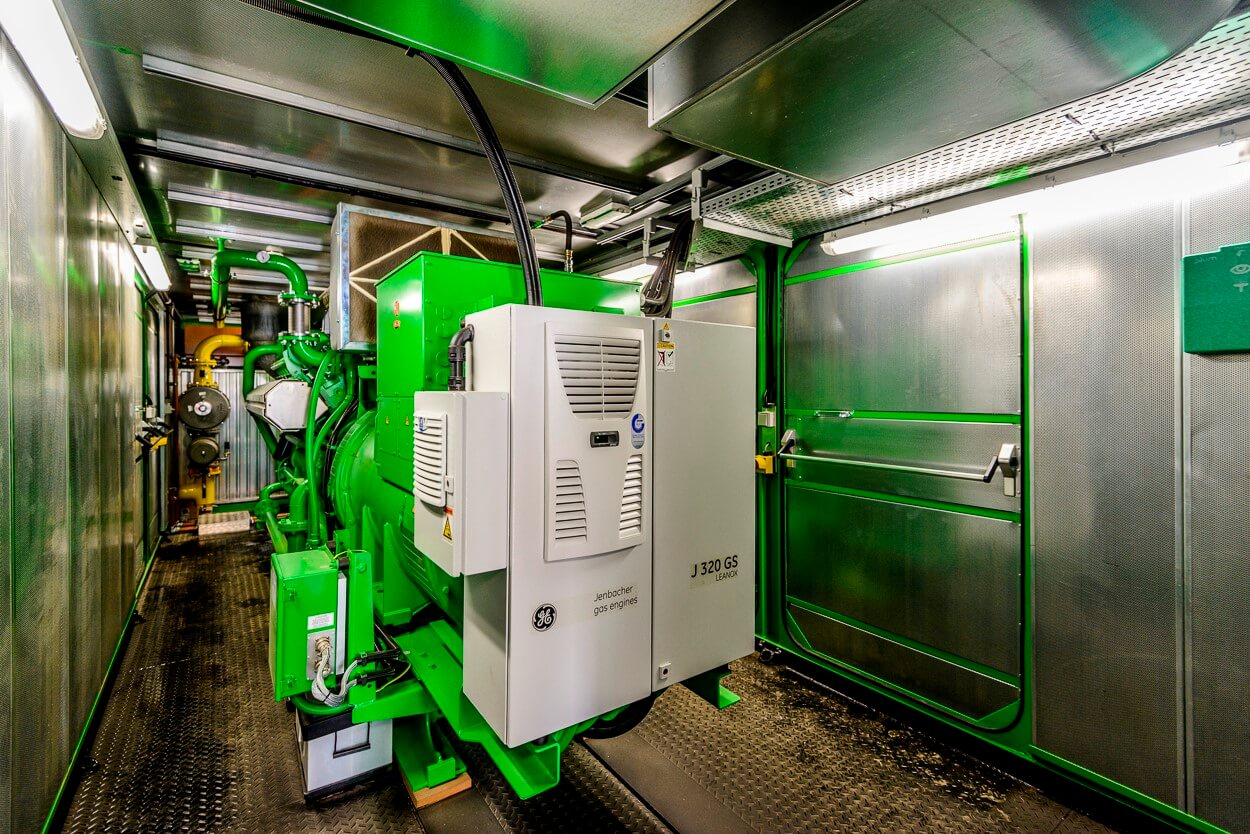

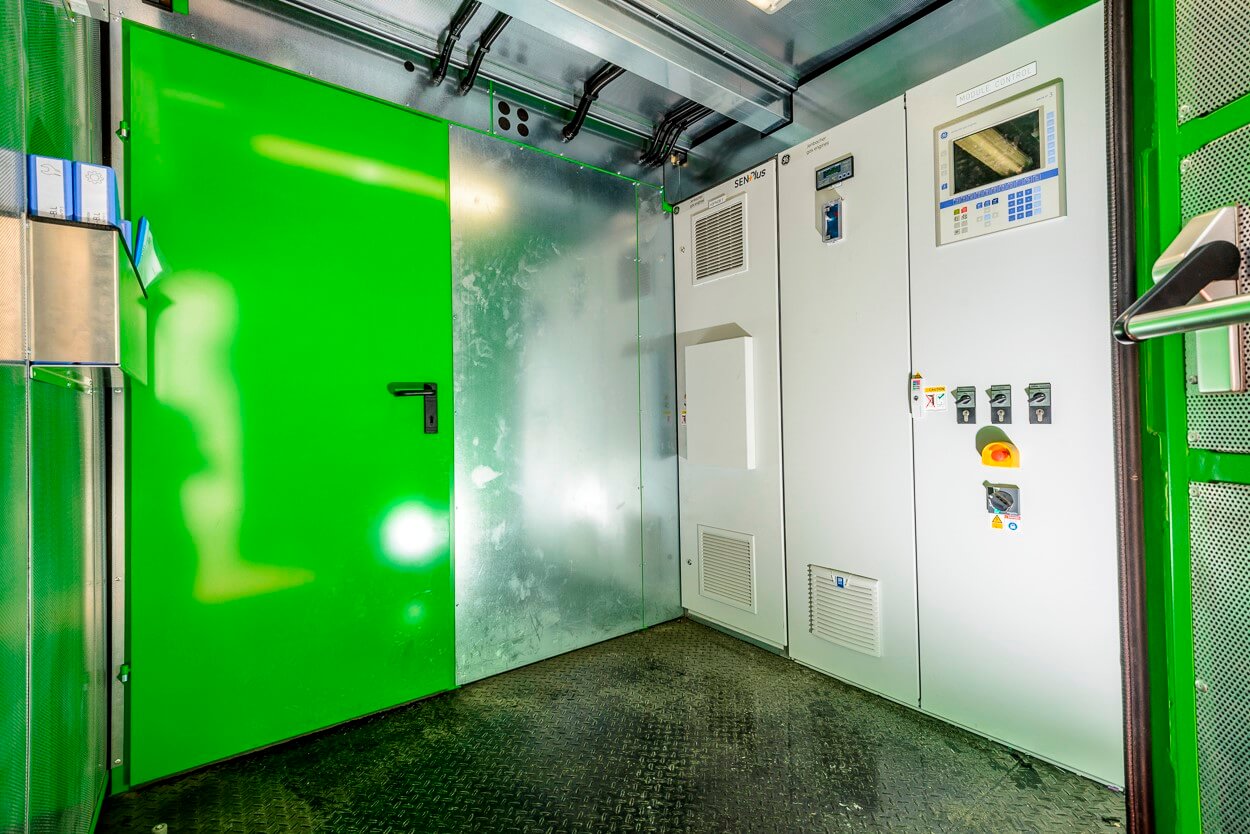

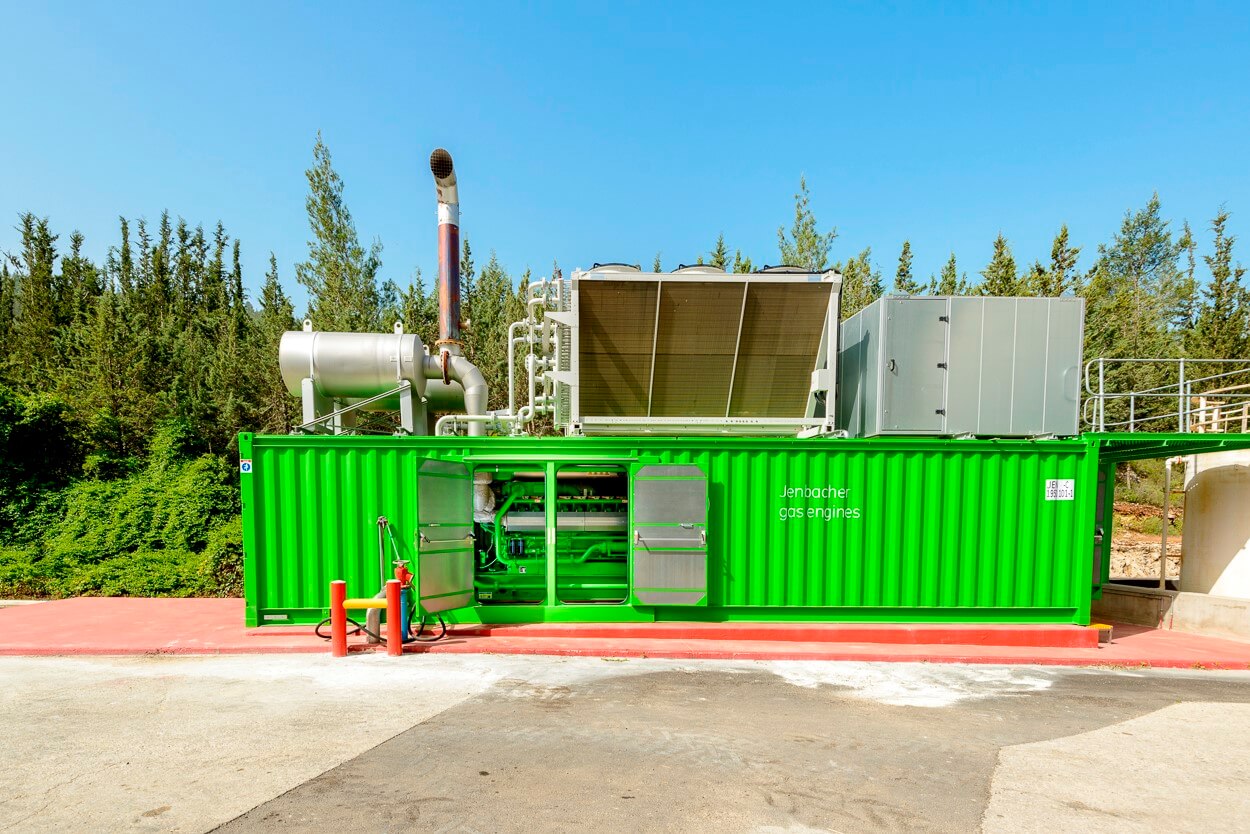

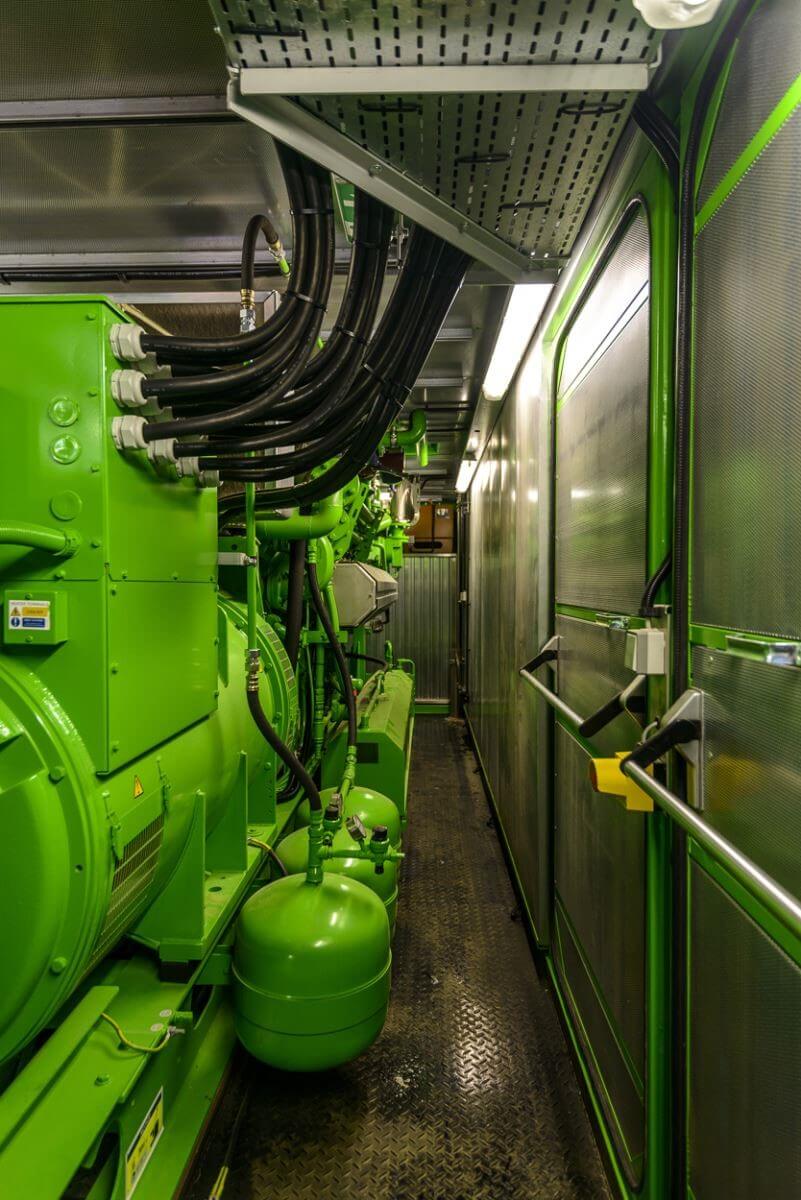

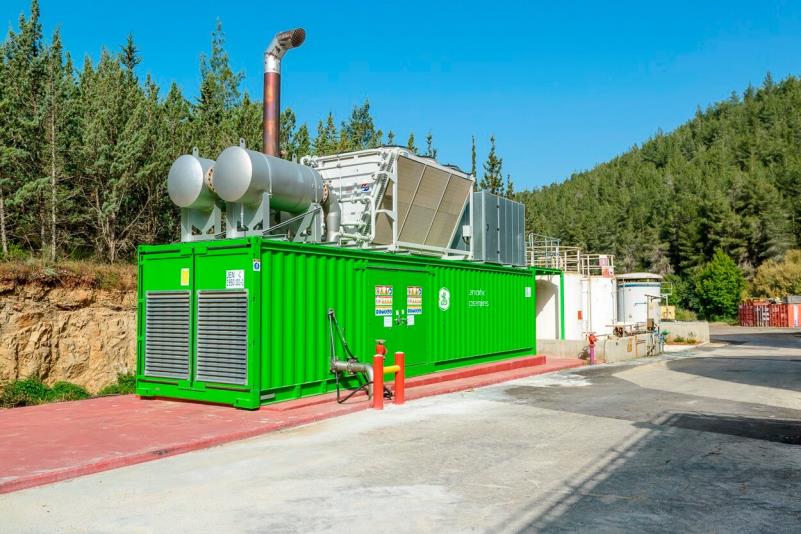

עם גידול בפעילות האתר ותפוקת הביוגז, סיפקה מדי תעש בשנת 2013 מנוע גז נוסף שלישי, מסדרה JGC320 מתוצרת Jenbacher בהספק יצור חשמל של 1.067MW. מנוע זה מזווד בקונטיינר 40' על-ידי היצרן, אשר מכין את המערכת כקומפוננטות להתקנה כ"לגו". עם ההגעה לאתר מבוצעת התקנה מהירה ויעילה ותוך מספר ימים ספורים מנוע הגז מוכן לפעולה. כל המערכות ההקיפיות - לרבות בקרה, חשמל, איוורור והשתקה - מותקנות בתוך ועל גג הקונטנייר.





נתוני הפרויקט

ספיקת ביוגז

1,293 Nm3/h

דגם מנוע גז והספק מותקן (במבנה)

2 units Jenbacher type JMS 320 – 1067 KW

דגם מנוע גז והספק מותק ) בקונטיינר)

1 Unit Jenbacher type JGC 320 – 1,067 KW

הספק חשמלי מותקן של תחנת הכח

3.19 MW

הספק טרמי לקוגנרציה

2.24 MW

שנת הפעלת תחנת הכוח

1999
